珍珠，英文Pearl，源于拉丁语Pernnla ，意为“海之骄子”。珍珠是不同于其他珠宝玉石的，它浑圆成形，色彩柔和，无需琢磨加工就是一件漂亮而珍贵的饰品。人们把珍珠誉为宝石的“皇后”，它是宝石中的一颗璀璨明珠，是六月份的生辰石与结婚三十周年的纪念物。

中国是世界上最早利用河蚌来采收和养殖珍珠的国家，早在春秋战国时期的“书经”中就有了关于珍珠的记载，在宋代就已经开始了人工养殖珍珠，并把养殖珍珠的方法传到了日本等其他国家。

珍珠是一种珍贵的有机宝石，其价值取决于颜色、光泽、大小、表面光滑度和形状，其中颜色和光泽是最重要的两个因素。珠光明亮、光彩照人为上品。天然的黑色、金色、玫瑰色等色泽艳丽的珍珠最受推崇。

从去年国母以及各国第一夫人在抗战胜利70周年阅兵式佩戴珍珠饰品以来，珍珠着实又火了一把，购买珍珠的消费者也越来越多。不少商家却趁此机会把一些人工染色处理的珍珠饰品高价卖出，尤其是辐照改色淡水珍珠冒充天然海水金珠和黑珍珠，很多消费者也因此上当受骗。今天小编在这里介绍一下珍珠的改色处理。

已报道的常见的改色方法主要有：辐照改色和染色。

①辐照改色：

辐照改色是通过不同射线对珍珠进行一定时间的照射，使珍珠内的有机质受到破坏，同时高能粒子穿过珍珠内部文石晶体，使晶体内部产生不同类型的点阵缺陷即诱发新色心形成，进而导致颜色变化。改色原因基于珍珠中微量的 MnCO3在γ射线辐照下氧化成 Mn2O3或 MnO2所致。

图A：天然珍珠   图B：辐照改色珍珠

不同颜色的淡水珍珠在辐照后，均可转变为主要以黑色为体色，并带各种明亮伴色；少数为灰色。辐照淡水珍珠颜色均一，剖开后可见其内部也均为黑、灰色；与黑色海水珍珠类似，其在凹坑或微破损处一般显现白色。而海水珍珠的珍珠层未发生明显的颜色改变，其所插的淡水蚌壳核变黑，且部分珍珠层与核之间出现一定的间隙。处理后海水珍珠的黑色主要分布在珠核；而核与珍珠层之间空隙造成的物理光学效果则引起颜色不均的现象。表明海水珍珠不适宜辐照改色，而淡水珍珠的体色一般为白、橙、紫三大色系，并无黑色；且当前的辐照珍珠原料一般都使用无核淡水珍珠，因此任何黑色珍珠呈现淡水珍珠特有的形状，如馒头状、米粒状、连体异形等都可作为鉴别的特征之一。

虽然辐照后珍珠为黑、灰的体色背景上带各种明亮的伴色，在视觉效果上对珍珠的光泽有一定的提高，但珍珠的光泽由珍珠的结构所决定，主要与珍珠层文石的排列有序程度和层密度有关，因而辐照处理并不能显著改善珍珠的光泽。

荧光特征可作为辐照珍珠与其他天然颜色黑珍珠相区别的重要特征之一

在紫外灯下，辐照淡水珍珠发较强的绿色荧光。长波下通体发强绿色荧光，部分样品的钻孔处发强的蓝白色荧光；短波下发中等强度绿色荧光。而黑色海水珍珠因相对富Fe，对荧光产生一定的猝灭效应，一般为荧光惰性或暗红色荧光。

②染色

染色包含有机染料染色和无机化学染色（银盐染色法）等，主要集中在有机染料染色工艺研究上。有机染料染色是使物体着色的基本方法之一，在染色过程中染料通过扩散、吸附等物理或化学作用从染液中转移到其它被染物上，并与被染物通过氢键、范德华力等物理结合或共价键合、配价键合、静电键合等化学的结合力而固着。

珍珠染色前后宝石显微镜观察

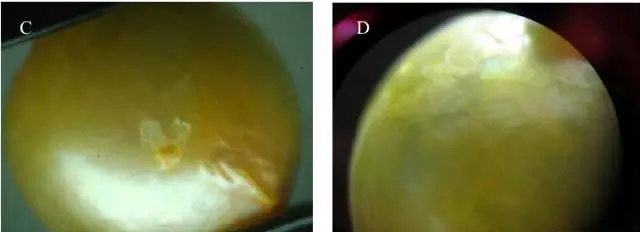

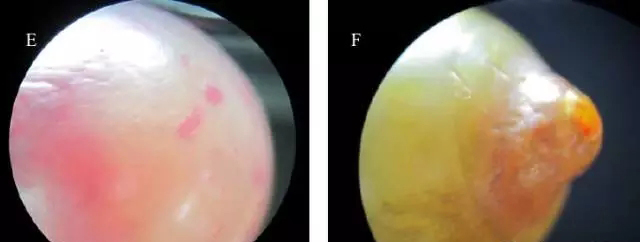

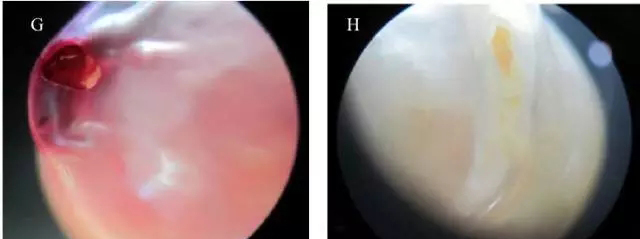

图1 宝石显微镜下染色珍珠表面观察图

A、H：未染色珍珠；

B、C、D、E、F、G：染色珍珠；

宝石显微镜下观察发现，未染色珍珠通体白色，体色分布较均匀，伴色不明显且晕彩柔和，表面光洁度高（图1 A），部分质次的珍珠样品表面有破损及瑕疵，尾巴珠的孔口处珍珠层呈半透明状（图1 H）。

在宝石显微镜下观察染色后的珍珠。质量好的染色珍珠，珍珠颜色由内而外透出，除珠孔处颜色比其他部位颜色略深外，珍珠表面其他部位看不出染料富集痕迹（图1 C）。对于染色前质量不好的珍珠样品，如表面有破损或瑕疵存在的珍珠。染色后，宝石显微镜下放大观察时，会发现这些珍珠表面在层与层的交界处染料富集明显（图1 D）。珍珠表面可以看到染料不均匀分布，缺陷和破损处染料明显富集（图1 E）。尾巴珠由于漂白后，珠孔处珍珠质与珠核间空隙较大，且该部位也是染液进入珠核和珍珠层空隙的重要通道，所以，此处染料富集多。宝石显微镜下，可以看到沉积的染料（图1 F、G）。

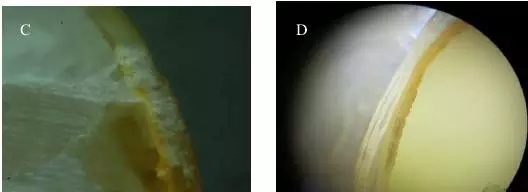

图2 宝石显微镜下染色珍珠

A：未染色珍珠（A、B 放大40 倍）

 B、C、D：染色珍珠（C、D 放大 80 倍）

染色前后珍珠剖面的宝石显微镜观察发现：染色珍珠的颜色主要分布在珠核以外的部位，珠核并没有染上任何颜色。图 2（B）显示：颜色分布主要有两个部位，一是由珍珠表面向内颜色逐渐变浅；二是由珠核和珍珠层结合部位向外颜色逐渐变浅。放大观察，得到同样结果，图 2（C、D）所示：沿染色珍珠的剖面自外向内，珍珠层整体颜色呈现深-浅-深的渐变（淡黄色-白色-黄色）。

珍珠染色前后理化性质的变化

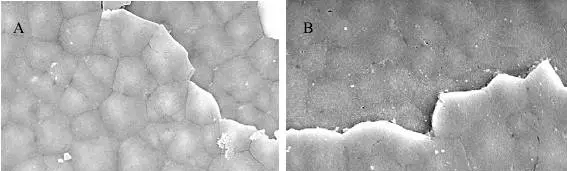

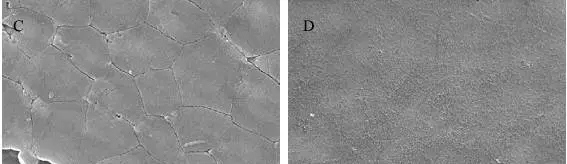

图3 珍珠染色前后表面 SEM 二次电子像

（A、C：未染色珍珠；B、D：染色珍珠）

对染色后珍珠表面微观结构的观察表明：染色结束后，染料对珍珠漂白（一般珍珠都会经过这道工艺，属于优化）时形成的表面六方文石板片间的缝隙等疏松结构具有一定的填补修复作用，使珍珠表面层之间结合的更加紧密，珍珠层的表面更加平整，增强了珍珠表面的镜面反射，所以染色后珍珠表面光泽度提高。

温润优雅的珍珠，因其与生俱来的淡雅光泽，一直被追求时尚的女性用来衬托其经典、雅致的气质。同时消费者也不得不警惕，染色珍珠可能在肉眼或者10倍放大镜就可以看出来，可辐照改色珍珠却不是一般消费者鉴别的出来的，必须借助专门的大型仪器。所以小编建议，购买珠宝饰品务必要求商家开具国家权威质检证书。
